Comunicación en Paralelo con Arduinos
En este proyecto, exploraremos la comunicación en paralelo entre dos Arduinos. Utilizaremos un bus de 8 bits para transmitir datos y comprobaremos la transmisión mediante LEDs.

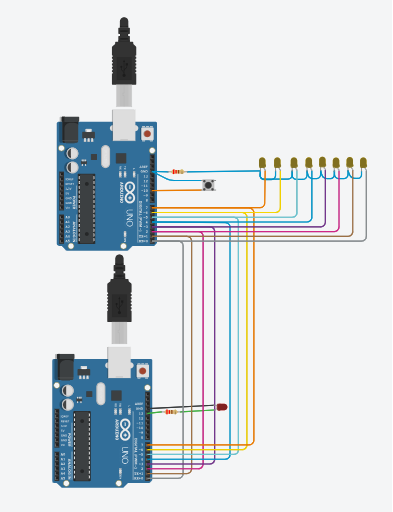

Diagrama del Circuito
Explicación
- Conexión en Paralelo: Conectaremos los pines D0 a D7 de ambos Arduinos para formar un bus de 8 bits. Los datos se transmitirán simultáneamente a través de estos pines.
- LEDs Indicadores: Colocaremos diodos LEDs en el bus para visualizar la transmisión de datos. Cada LED representará un bit del dato transmitido.
- Botón en el Arduino Emisor: El Arduino emisor tendrá un botón en modo INPUT_PULLUP. Al presionar el botón, se enviará el número 7 en binario al bus.
- LED en el Arduino Receptor: El Arduino receptor verificará si el número 7 está presente en el bus. Si es así, se encenderá el LED en el pin 13.
Demostración
- Paso 1: Presiona el botón en el Arduino emisor. El número 7 en binario se colocará en el bus.
- Paso 2: El Arduino receptor detectará el número 7 en el bus. El LED en el pin 13 se encenderá.
¡Explora este emocionante proyecto y observa cómo funciona la comunicación en paralelo entre los Arduinos!
