Práctica: Armado de dos redes y enrutamiento estático

Objetivo

Configurar dos routers para interconectar dos redes locales (LAN) ubicadas en diferentes edificios utilizando enrutamiento estático.

Materiales necesarios

• Packet Tracer (versión compatible con los routers y los comandos utilizados).
• Dos routers Cisco (por ejemplo, Router 2811).
• Dos switchs Cisco (por ejemplo, Switch 2960).
• Cables de red Ethernet para conectar los dispositivos.

Pasos a seguir

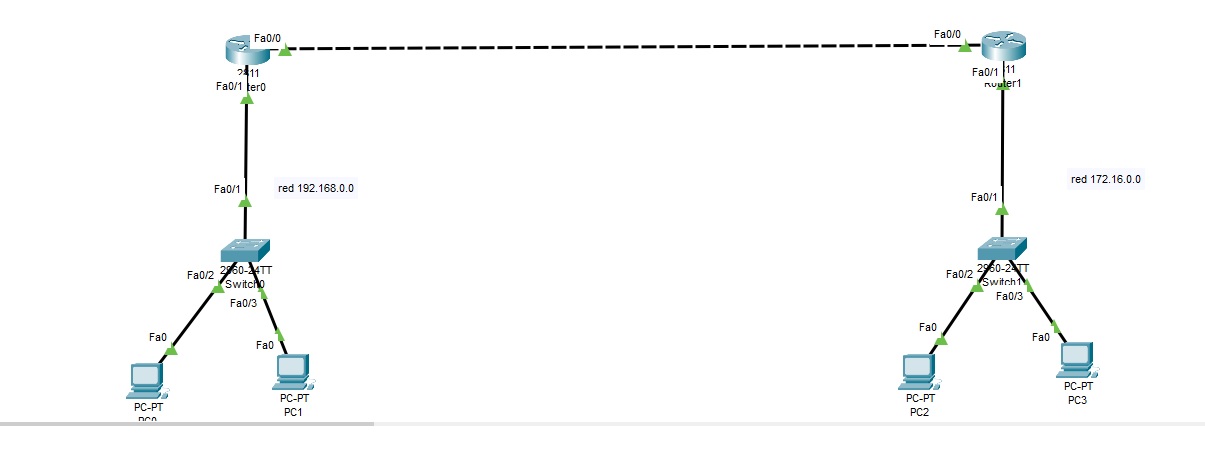

1. Configuración de la topología en Packet Tracer

   • Agrega dos routers y dos switchs a la pestaña de trabajo.
   • Conecta los routers a los switchs utilizando cables Ethernet.
   • Asigna direcciones IP a las interfaces de los routers y a las VLAN de los switchs según la descripción de la red proporcionada.

2. Configuración del Router R1

   • Accede al modo de configuración global con el comando enable y configure terminal.
   • Configura la interfaz FastEthernet0/0 con la dirección IP y la máscara correspondiente utilizando el comando interface FastEthernet0/0 seguido de ip address <dirección IP> <máscara de subred>.
   • Configura la interfaz FastEthernet0/1 con la dirección IP y la máscara correspondiente utilizando el comando interface FastEthernet0/1 seguido de ip address <dirección IP> <máscara de subred>.
   • Configura una ruta estática hacia la red del Router R2 utilizando el comando ip route <red de destino> <máscara de subred> <dirección IP de la interfaz del Router R2>.
   • Guarda la configuración con el comando exit seguido de write memory.

3. Configuración del Router R2

   • Accede al modo de configuración global con el comando enable y configure terminal.
   • Configura la interfaz FastEthernet0/0 con la dirección IP y la máscara correspondiente utilizando el comando interface FastEthernet0/0 seguido de ip address <dirección IP> <máscara de subred>.
   • Configura la interfaz FastEthernet0/1 con la dirección IP y la máscara correspondiente utilizando el comando interface FastEthernet0/1 seguido de ip address <dirección IP> <máscara de subred>.
   • Configura una ruta estática hacia la red del Router R1 utilizando el comando ip route <red de destino> <máscara de subred> <dirección IP de la interfaz del Router R1>.
   • Guarda la configuración con el comando exit seguido de write memory.

4. Verificación

   • Verifica la configuración de los routers utilizando los comandos show running-config y show ip route.
   • Realiza pruebas de conectividad desde los dispositivos de una red hacia la otra para asegurarte de que la comunicación funcione correctamente.

Recuerda que estos pasos se basan en la configuración básica y los comandos pueden variar según la versión del software del router y los requisitos específicos de la red. Asegúrate de adaptarlos según tus necesidades y la configuración de tu simulación en Packet Tracer.
